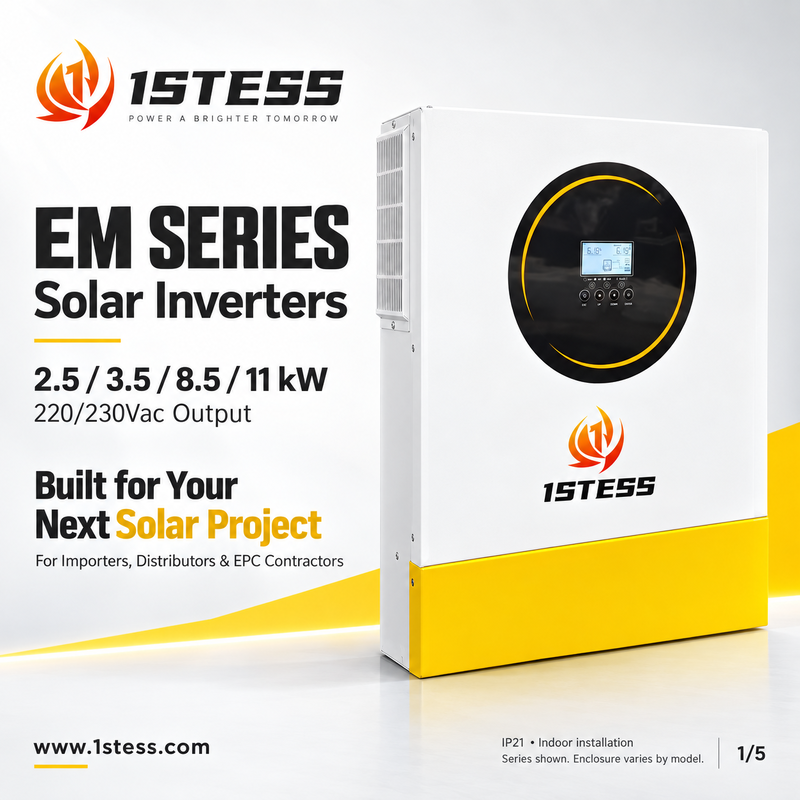

اینورترهای خورشیدی سری EM: 2.5 کیلووات، 3.5 کیلووات، 8.5 کیلووات و 11 کیلووات
اینورتر خورشیدی مناسب برای پروژه بعدی خود را مشخص کنید
سری اول EM اینورترهای خورشیدی موج سینوسی خالص با خروجی 220/230 ولت AC را برای توزیع کنندگان خورشیدی، واردکنندگان، تیم های تدارکات و پیمانکاران EPC ارائه می دهد. با شارژ خورشیدی MPPT داخلی، پیکربندی باتری های 12 ولت، 24 ولت یا 48 ولت مخصوص مدل، و نظارت اختیاری WiFi، این سری از برق خورشیدی مسکونی و پروژه های برق پشتیبان تجاری کوچک با اندازه مناسب پشتیبانی می کند.
اینورتر را بر اساس پروفایل بار واقعی، آرایه PV و سیستم باتری انتخاب کنید. سری EM ضریب توان 1.0 را با پشتیبانی از عملکرد بدون باتری ترکیب می کند و به یکپارچه سازان سیستم انعطاف پذیری در هنگام برنامه ریزی پیکربندی های برق خورشیدی سازگار می دهد.
برگه داده مدل و قیمت گذاری مخصوص پروژه را درخواست کنید.
خروجی موج سینوسی خالص برای سیستم های برق خورشیدی و پشتیبان
اینورترهای سری EM خروجی 220/230 ولت AC ±5% در 50/60 هرتز را ارائه می دهند. راندمان اوج منتشر شده 96% از PV به اینورتر و 93% از باتری به اینورتر است. اینها مقادیر اوج هستند، نه راندمان تضمین شده در هر شرایط عملیاتی.
برای پیمانکاران EPC و نصابان خورشیدی، انتخاب ظرفیت باید تقاضای مداوم، بارهای شروع لوازم خانگی و جریان تخلیه باتری موجود را در نظر بگیرد. زمان انتقال منتشر شده 10 میلی ثانیه برای تنظیم کامپیوتر شخصی و 20 میلی ثانیه برای تنظیم لوازم خانگی است؛ ارزیابی کنید که آیا تجهیزات متصل، وقفه مشخص شده را تحمل می کنند.
شارژ خورشیدی MPPT داخلی
شارژر خورشیدی MPPT یکپارچه از طراحی آرایه PV در محدوده ولتاژ، جریان و توان مدل انتخابی پشتیبانی می کند. حداکثر ولتاژ مدار باز PV 500 ولت DC است. مدل های 8.5 کیلووات و 11 کیلووات دو ورودی خورشیدی را با حداکثر توان آرایه PV 2 × 5000 وات و 2 × 5500 وات به ترتیب لیست می کنند.
ولتاژ مدار باز رشته در هوای سرد، ولتاژ عملیاتی و جریان ورودی را قبل از نهایی کردن لیست مواد بررسی کنید. توان ورودی PV و توان خروجی AC اینورتر رتبه بندی های متفاوتی هستند و نباید به جای یکدیگر استفاده شوند.
ادغام باتری LiFePO4 و نظارت اختیاری
سری EM از ارتباط باتری لیتیومی از طریق RS485 پشتیبانی می کند. یک باتری LiFePO4 سازگار با ولتاژ سیستم اسمی صحیح، پروتکل BMS، تنظیمات شارژ و قابلیت تخلیه را انتخاب کنید. در دسترس بودن RS485 به تنهایی سازگاری با هر مارک باتری را تضمین نمی کند.
عملکرد بدون باتری، مشروط به در دسترس بودن منبع مناسب و پیکربندی سیستم پشتیبانی می شود. نظارت اختیاری WiFi را می توان در هنگام تدارکات مشخص کرد. حالت های اولویت خروجی ذکر شده در کاتالوگ شامل UTL، SOL، SBU و SUB هستند؛ حالت های تنظیم شده برای نصب مورد نظر را تأیید کنید.
مدل های سری EM را مقایسه کنید
| مشخصات | EM2500-12L | EM2500-24L | EM3500-24L | EM8500-48L | EM11000-48L |
|---|
| ظرفیت نامی | 2.5 کیلو ولت آمپر / 2.5 کیلووات | 2.5 کیلو ولت آمپر / 2.5 کیلووات | 3.5 کیلو ولت آمپر / 3.5 کیلووات | 8.5 کیلو ولت آمپر / 8.5 کیلووات | 11 کیلو ولت آمپر / 11 کیلووات |
| ولتاژ باتری | 12 ولت DC | 24 ولت DC | 24 ولت DC | 48 ولت DC | 48 ولت DC |
| توان اوج | 5000 ولت آمپر | 5000 ولت آمپر | 7000 ولت آمپر | 17000 ولت آمپر | 22000 ولت آمپر |
| حداکثر توان آرایه PV | 3000 وات | 3000 وات | 4000 وات | 2 × 5000 وات | 2 × 5500 وات |
| محدوده ولتاژ MPPT | 50-500 ولت DC | 60-500 ولت DC | 60-500 ولت DC | 60-500 ولت DC | 60-500 ولت DC |
| حداکثر ولتاژ مدار باز PV | 500 ولت DC | 500 ولت DC | 500 ولت DC | 500 ولت DC | 500 ولت DC |
| حداکثر جریان ورودی خورشیدی | 15 آمپر | 15 آمپر | 15 آمپر | 2 × 18 آمپر | 2 × 18 آمپر |
| حداکثر جریان شارژ خورشیدی | 120 آمپر | 100 آمپر | 100 آمپر | 140 آمپر | 160 آمپر |
| حداکثر جریان شارژ AC | 120 آمپر | 60 آمپر | 80 آمپر | 120 آمپر | 120 آمپر |
| حداکثر جریان شارژ ترکیبی | 120 آمپر | 100 آمپر | 100 آمپر | 140 آمپر | 160 آمپر |
| فعال سازی باتری لیتیومی | PV یا ابزار | فقط PV | PV یا ابزار | PV یا ابزار | PV یا ابزار |
| قابلیت موازی | خیر | خیر | خیر | خیر | خیر |
مشخصات مشترک: موج سینوسی خالص؛ خروجی 220/230 ولت AC ±5%؛ خروجی 50/60 هرتز؛ IP21؛ WiFi اختیاری؛ ارتباط RS232 و RS485. مدل های 8.5 کیلووات و 11 کیلووات علاوه بر این یک کنتاکت خشک را لیست می کنند. دمای عملیاتی منتشر شده: -10 درجه سانتیگراد تا 55 درجه سانتیگراد.
کاربردها برای واردکنندگان و پیمانکاران EPC
- برق خورشیدی مسکونی: اینورتر انتخابی را با یک آرایه PV به درستی طراحی شده و باتری سازگار برای تامین مدارهای مشخص خانگی مطابقت دهید.
- برق پشتیبان تجاری کوچک: مغازه ها، دفاتر و سایر بارهای تجاری متوسط را در برابر خروجی مداوم، تقاضای شروع و ظرفیت باتری ارزیابی کنید.
- پورتفولیوهای توزیع خورشیدی: پیکربندی های به وضوح متمایز 2.5 کیلووات، 3.5 کیلووات، 8.5 کیلووات و 11 کیلووات را با مستندات فنی مخصوص مدل ارائه دهید.
- برنامه ریزی سیستم خورشیدی خارج از شبکه: تولید PV، استقلال ذخیره سازی و در دسترس بودن منبع جایگزین را در برابر نیازهای انرژی روزانه سایت ارزیابی کنید. پیکربندی عملیاتی مورد نظر را با تیم فنی تأیید کنید.
محدوده 220/230 ولت AC برای پروژه هایی که بر اساس آن ولتاژ خروجی طراحی شده اند، مرتبط است. مناسب بودن بازار همچنین به قوانین الکتریکی محلی و مستندات مورد نیاز کشور مقصد بستگی دارد. فرض نکنید که برای برنامه های 120 ولت یا دو فاز مناسب است.
ملاحظات نصب و تدارکات
محفظه IP21 باید در یک نصب داخلی محافظت شده مناسب با تهویه و فواصل مشخص شده در دفترچه راهنمای نصب استفاده شود. یک پوشش گرد و غبار قابل جدا شدن، اینورتر را ضد آب یا مناسب برای نصب در فضای باز نمی کند.
قبل از سفارش، رتبه بندی توان مورد نیاز، بازار مقصد، لیست بار، داده های ماژول PV و مشخصات باتری را ارائه دهید. گزینه های نظارت، دفترچه های راهنما، اسناد انطباق موجود، شرایط گارانتی، برنامه تحویل و بسته بندی را در قیمت گذاری تأیید کنید.
جدول منتشر شده سری EM بیان می کند که عملیات موازی پشتیبانی نمی شود. اتصال به شبکه به عنوان منبع AC نباید به عنوان تأیید صادرات برق به شبکه ابزار تلقی شود.
سوالات متداول
هر مدل از چه ولتاژ باتری استفاده می کند؟
EM2500-12L از 12 ولت DC استفاده می کند. EM2500-24L و EM3500-24L از 24 ولت DC استفاده می کنند. EM8500-48L و EM11000-48L از 48 ولت DC استفاده می کنند.
آیا سری EM می تواند بدون باتری کار کند؟
کاتالوگ عملکرد بدون باتری را لیست می کند. در دسترس بودن منبع، رفتار بار و تنظیمات عملیاتی را برای پیکربندی پیشنهادی تأیید کنید.
آیا WiFi به صورت استاندارد گنجانده شده است؟
WiFi اختیاری است و باید هنگام سفارش مشخص شود.
آیا می توان چندین اینورتر سری EM را به صورت موازی کار کرد؟
خیر. جدول مشخصات منتشر شده هیچ قابلیت موازی را لیست نمی کند.
آیا می تواند با باتری LiFePO4 ارتباط برقرار کند؟
کاتالوگ ارتباط باتری لیتیومی RS485 را لیست می کند. پروتکل و سازگاری الکتریکی باتری را قبل از تدارکات تأیید کنید.
آیا سری EM برای نصب در فضای باز مناسب است؟
رتبه حفاظت بیان شده آن IP21 است. یک نصب داخلی محافظت شده مناسب را مشخص کنید و دفترچه راهنمای نصب را دنبال کنید.
مشخصات پروژه خورشیدی خود را درخواست کنید
ظرفیت اینورتر مورد نیاز، بازار مقصد، پیکربندی PV و ولتاژ باتری خود را به 1stess بگویید. برای پروژه توزیع خورشیدی یا EPC خود، برگه داده و قیمت گذاری مخصوص مدل را درخواست کنید.
