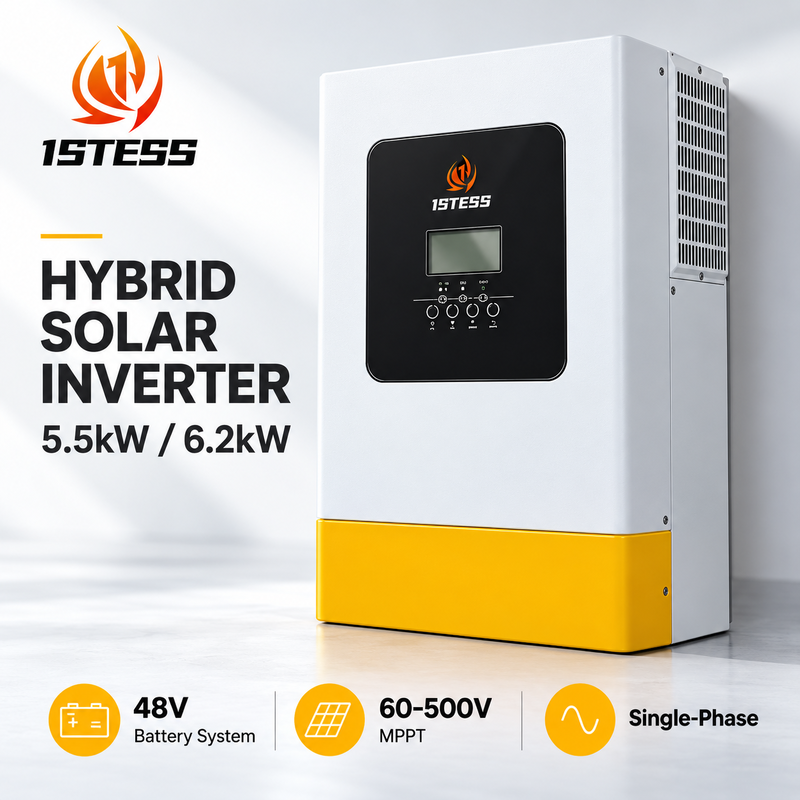

اینورتر خورشیدی هیبریدی 1stess 5.5 کیلووات / 6.2 کیلووات 48 ولت
اینورترهای خورشیدی هیبریدی 1stess GM5500-48PL و GM6200-48PL تبدیل توان PV، شارژ باتری و خروجی AC موج سینوسی خالص را در یک پلتفرم تک فاز ترکیب می‌کنند. هر دو مدل با توان خروجی نامی 5.5 کیلووات یا 6.2 کیلووات موجود هستند و از سیستم باتری نامی 48 ولت، محدوده MPPT 60-500 ولت DC و عملکرد موازی تا 12 واحد پشتیبانی می‌کنند. این سری دو گزینه را برای پروژه‌های ذخیره‌سازی خورشیدی مسکونی و تجاری کوچک در اختیار واردکنندگان، توزیع‌کنندگان، تیم‌های تدارکات و پیمانکاران EPC قرار می‌دهد.
اینورتر خورشیدی هیبریدی برای ادغام خورشیدی و باتری
یک اینورتر هیبریدی 48 ولت 1stess را برای مطابقت با تقاضای توان، آرایه PV و پیکربندی باتری پروژه خود انتخاب کنید. این سری شامل مشخصات عملکرد اتصال به شبکه، خارج از شبکه و هیبریدی، با خروجی نامی 220/230/240 ولت AC و خروجی موج سینوسی خالص در حالت باتری است.
صفحه نمایش LCD جلویی و دکمه‌های کنترل یک رابط محلی را فراهم می‌کنند، در حالی که RS232، RS485 و یک پورت CT خارجی از ادغام سیستم پشتیبانی می‌کنند. استفاده متصل به شبکه و تنظیمات عملیاتی مرتبط باید برای مقصد پروژه تأیید شود.
توان خروجی مناسب را انتخاب کنید
GM5500-48PL توان خروجی نامی 5500 وات، ورودی PV تا 5500 وات و حداکثر جریان شارژ خورشیدی 100 آمپر را ارائه می‌دهد. GM6200-48PL توان خروجی نامی را به 6200 وات، حداکثر ورودی PV را به 6500 وات و حداکثر جریان شارژ خورشیدی را به 120 آمپر افزایش می‌دهد.
هر دو مدل دارای یک ردیاب MPPT هستند. حداکثر جریان ورودی PV برای GM5500-48PL 18 آمپر و برای GM6200-48PL 27 آمپر است. این تفاوت‌ها به طراحان سیستم کمک می‌کند تا اینورتر را بر اساس پیکربندی ماژول مورد نظر و الزامات شارژ انتخاب کنند.
مشخصات فنی
| مشخصات |
GM5500-48PL |
GM6200-48PL |
| توان خروجی نامی |
5500VA / 5500W |
6200VA / 6200W |
| حداکثر توان ورودی PV |
5500W |
6500W |
| فاز |
ورودی / خروجی تک فاز |
ورودی / خروجی تک فاز |
| ولتاژ نامی باتری |
48 ولت DC |
48 ولت DC |
| محدوده ولتاژ MPPT |
60-500 ولت DC |
60-500 ولت DC |
| حداکثر ولتاژ DC PV |
500 ولت DC |
500 ولت DC |
| ردیاب‌های MPPT |
1 |
1 |
| حداکثر جریان ورودی PV |
18A |
27A |
| ولتاژ خروجی نامی AC |
220/230/240 ولت AC |
220/230/240 ولت AC |
| شکل موج خروجی در حالت باتری |
موج سینوسی خالص |
موج سینوسی خالص |
| حداکثر راندمان تبدیل DC/AC |
94% |
94% |
| حداکثر جریان شارژ خورشیدی |
100A |
120A |
| حداکثر جریان شارژ AC |
80A |
80A |
| حداکثر جریان شارژ |
100A |
120A |
| عملکرد موازی |
تا 12 واحد |
تا 12 واحد |
| فعال‌سازی باتری لیتیومی |
توسط PV یا شبکه |
توسط PV یا شبکه |
| ارتباط باتری لیتیومی |
پشتیبانی می‌شود؛ پروتکل باید تأیید شود |
پشتیبانی می‌شود؛ پروتکل باید تأیید شود |
| رابط‌های ارتباطی |
RS232، RS485، پورت CT خارجی |
RS232، RS485، پورت CT خارجی |
| وزن خالص |
11 کیلوگرم |
12 کیلوگرم |
| دمای عملیاتی |
10- درجه سانتیگراد تا +50 درجه سانتیگراد |
10- درجه سانتیگراد تا +50 درجه سانتیگراد |
| رطوبت نسبی |
5-95%، بدون میعان |
5-95%، بدون میعان |
مشخصات بر اساس داده‌های محصول ارائه شده است. هنگام سفارش، پیکربندی مدل نهایی و مستندات فنی فعلی را تأیید کنید.
ذخیره‌سازی و شارژ باتری 48 ولت
هر دو مدل اینورتر خورشیدی هیبریدی از ارتباط باتری لیتیومی و فعال‌سازی باتری با استفاده از برق PV یا شبکه پشتیبانی می‌کنند. پلتفرم باتری نامی 48 ولت آنها را می‌توان برای ذخیره‌سازی باتری خورشیدی و کاربردهای برق پشتیبان ارزیابی کرد.
برای هر نصب، محدوده ولتاژ عملیاتی باتری، پروتکل BMS، محدودیت‌های شارژ و دشارژ، الزامات کابل و تنظیمات سیستم را تأیید کنید. سازگاری باتری به باتری و پیکربندی اینورتر انتخابی بستگی دارد.
عملکرد موازی و توسعه پروژه
این سری از عملکرد موازی تا 12 واحد پشتیبانی می‌کند. این امر مبنایی برای ارزیابی پیکربندی‌های چند اینورتری با توسعه الزامات سیستم برای تیم‌های پروژه فراهم می‌کند. ترکیب مدل‌های پشتیبانی شده، لوازم جانبی موازی، سفت‌افزار و طراحی سیستم را قبل از مشخص کردن نصب موازی تأیید کنید.
پشتیبانی تدارکات برای واردکنندگان و پیمانکاران EPC
برای انتخاب محصول و نقل قول پروژه، مدل مورد نظر، مقدار سفارش، مقصد، ولتاژ AC مورد نیاز، پروفایل بار، مشخصات ماژول PV و جزئیات باتری را به 1stess ارسال کنید. برای سیستم‌های ذخیره‌سازی خورشیدی یکپارچه، محیط نصب، چیدمان کابینت و الزامات ارتباطی را در نظر بگیرید.
این اطلاعات به همسو کردن مشخصات اینورتر با الزامات توزیع، برنامه‌ریزی نصب و مستندات پروژه کمک می‌کند.
پروژه ذخیره‌سازی خورشیدی بعدی خود را مشخص کنید
برای درخواست برگه داده محصول و نقل قول پروژه، با 1stess با مدل، مقدار و الزامات سیستم خود تماس بگیرید.
درخواست قیمت
سوالات متداول
تفاوت بین مدل‌های 5.5 کیلووات و 6.2 کیلووات چیست؟
GM5500-48PL دارای توان خروجی نامی 5500 وات، حداکثر ورودی PV 5500 وات، حداکثر جریان ورودی PV 18 آمپر و حداکثر جریان شارژ خورشیدی 100 آمپر است. GM6200-48PL دارای توان خروجی نامی 6200 وات، حداکثر ورودی PV 6500 وات، حداکثر جریان ورودی PV 27 آمپر و حداکثر جریان شارژ خورشیدی 120 آمپر است.
آیا 48 ولت ولتاژ خروجی AC است؟
خیر. 48 ولت DC ولتاژ نامی سیستم باتری است. ولتاژ خروجی نامی AC مشخص شده 220/230/240 ولت AC است.
آیا اینورتر از باتری‌های لیتیومی پشتیبانی می‌کند؟
مشخصات ارائه شده شامل ارتباط باتری لیتیومی و فعال‌سازی توسط PV یا شبکه است. قبل از سفارش، پروتکل BMS باتری، محدوده ولتاژ عملیاتی و پیکربندی تأیید شده را تأیید کنید.
محدوده ورودی MPPT چیست؟
هر دو مدل محدوده MPPT 60-500 ولت DC و یک ردیاب MPPT را ذکر می‌کنند. طراحی رشته PV همچنین باید الزامات راه‌اندازی، حداکثر ولتاژ DC و حد جریان ورودی خاص مدل را در نظر بگیرد.
آیا می‌توان چندین اینورتر را به صورت موازی کار کرد؟
مشخصات پشتیبانی از حداکثر 12 واحد به صورت موازی را ذکر می‌کند. لوازم جانبی مورد نیاز، ترکیب اینورترهای پشتیبانی شده و پیکربندی پروژه را با 1stess تأیید کنید.
کدام رابط‌های ارتباطی در دسترس هستند؟
داده‌های فنی RS232، RS485 و یک پورت CT خارجی را ذکر می‌کند. پروتکل مورد نیاز و جزئیات رابط را در برابر مستندات نصب تأیید کنید.
آیا باتری‌ها و کابینت‌ها شامل می‌شوند؟
تصاویر کاربردی چیدمان‌های احتمالی سیستم را نشان می‌دهند. باتری‌ها، کابینت‌ها، دستگاه‌های حفاظتی و سایر لوازم جانبی باید به طور جداگانه در نقل قول ذکر شوند.
